Activiti工作流

1.簡介

Activiti項目是一項新的基于Apache許可的開源BPM平臺，從基礎開始構建，旨在提供支持新的BPMN 2.0標準。

Activiti是一種輕量級，可嵌入的BPM引擎，而且還設計適用于可擴展的云架構。 Activiti將提供寬松的Apache許可2.0，同時促進Activiti BPM引擎和BPMN 2.0的匹配。

2.Activiti的7大服務

  • RepositoryService：提供一系列管理流程部署和流程定義的API。

  • RuntimeService：在流程運行時對流程實例進行管理與控制。

  • TaskService：對流程任務進行管理，例如任務提醒、任務完成和創建任務等。

  • IdentityService：提供對流程角色數據進行管理的API，這些角色數據包括用戶組、用戶及它們之間的關系。

  • ManagementService：提供對流程引擎進行管理和維護的服務。

  • HistoryService：對流程的歷史數據進行操作，包括查詢、刪除這些歷史數據。

  • FormService：表單服務。

3.應用實例

3.1.開發組件

名稱 版本
HighGoDB 安全版V4.5、企業版V5及以上
HgdbJdbc 6.2.4
JDK 1.6、1.7、1.8
Java IDE IntelliJ IDEA
SpringBoot 2.1.0.RELEASE
Activiti 7.0.0.Beta2

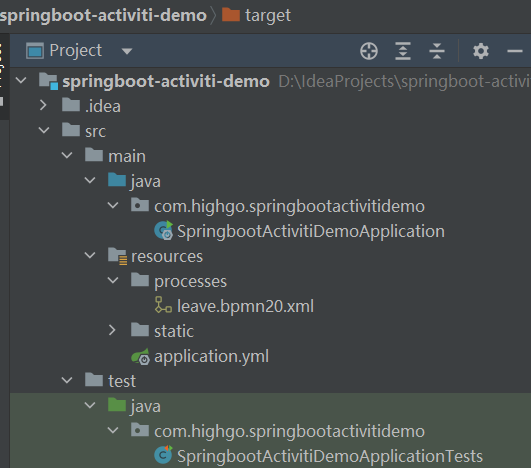

3.2.工程示例


3.3.主要文件

pom.xml

<parent>
    <groupId>org.springframework.boot</groupId>
    <artifactId>spring-boot-starter-parent</artifactId>
    <version>2.1.0.RELEASE</version>
</parent>
<properties>
    <java.version>1.8</java.version>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <project.reporting.outputEncoding>UTF-8</project.reporting.outputEncoding>
</properties>
<dependencies>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-web</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-jdbc</artifactId>
    </dependency>
    <dependency>
        <groupId>org.springframework.boot</groupId>
        <artifactId>spring-boot-starter-test</artifactId>
        <scope>test</scope>
    </dependency>
    <!-- https://mvnrepository.com/artifact/org.activiti/activiti-spring-boot-starter -->
    <dependency>
        <groupId>org.activiti</groupId>
        <artifactId>activiti-spring-boot-starter</artifactId>
        <version>7.0.0.Beta2</version>
    </dependency>
    <dependency>
        <groupId>org.projectlombok</groupId>
        <artifactId>lombok</artifactId>
        <optional>true</optional>
    </dependency>
    <dependency>
        <groupId>com.highgo</groupId>
        <artifactId>HgdbJdbc</artifactId>
        <version>6.2.4</version>
    </dependency>
</dependencies>

application.yml

spring:
  datasource:
    url: jdbc:highgo://xxxx:5866/activiti?currentSchema=activiti
    username : sysdba
    password : XXXX
    driver-class-name: com.highgo.jdbc.Driver
  activiti:
    #1.flase：默認值。activiti在啟動時，對比數據庫表中保存的版本，如果沒有表或者版本不匹配，將拋出異常
    #2.true： activiti會對數據庫中所有表進行更新操作。如果表不存在，則自動創建
    #3.create_drop： 在activiti啟動時創建表，在關閉時刪除表（必須手動關閉引擎，才能刪除表）
    #4.drop-create： 在activiti啟動時刪除原來的舊表，然后在創建新表（不需要手動關閉引擎）
    database-schema-update: true
    #自動部署驗證設置：true-開啟（默認）、false-關閉 true時項目啟動會自動部署
    check-process-definitions: false
    #注意，如果activiti后面加上了/，就要求啟動的時候process文件夾中需要有流程定義文件
    #是指定activiti流程描述文件的前綴（路徑），啟動時，activiti就會去尋找此路徑下的流程描述文件，并且自動部署
    process-definition-location-prefix: classpath:/processes/
    #  suffix 是一個String數組，表示描述文件的默認后綴名，默認**.bpmn和**.bpmn20.xml
    #    process-definition-location-suffixes:
    #      - **.bpmn
    #      - **.bpmn20.xml
    #  Activiti7歷史數據無法自動插入，開啟下面兩個配置
    # 檢測歷史表是否存在  activiti7默認沒有開啟數據庫歷史記錄 啟動數據庫歷史記錄
    db-history-used: true
    #記錄歷史等級 可配置的歷史級別有none, activity, audit, full
    #none：不保存任何的歷史數據，因此，在流程執行過程中，這是最高效的。
    #activity：級別高于none，保存流程實例與流程行為，其他數據不保存。
    #audit：除activity級別會保存的數據外，還會保存全部的流程任務及其屬性。audit為history的默認值。
    #full：保存歷史數據的最高級別，除了會保存audit級別的數據外，還會保存其他全部流程相關的細節數據，包括一些流程參數等。
    history-level: full
    # 解決頻繁查詢SQL問題
    async-executor-activate: false

leave.bpmn20.xml

<?xml version="1.0" encoding="UTF-8"?>
<definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" typeLanguage="http://www.w3.org/2001/XMLSchema" expressionLanguage="http://www.w3.org/1999/XPath" targetNamespace="http://www.activiti.org/processdef">
  <process id="leave" name="leave" isExecutable="true">
    <startEvent id="sid-4bb1b894-4189-4443-9d51-08408088e392"/>
    <userTask id="sid-76b385e0-c375-40af-afbe-9623fe40ee7f" name="部門經理審批" activiti:assignee="${bm}"/>
    <sequenceFlow id="sid-fbfc3fc7-99c7-46fd-9825-1f5d3fa6e82a" sourceRef="sid-4bb1b894-4189-4443-9d51-08408088e392" targetRef="sid-76b385e0-c375-40af-afbe-9623fe40ee7f"/>
    <userTask id="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b" name="總經理審批" activiti:assignee="${gm}"/>
    <sequenceFlow id="sid-d37f31eb-c958-4c5e-a834-3c48191d1091" sourceRef="sid-76b385e0-c375-40af-afbe-9623fe40ee7f" targetRef="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b"/>
    <endEvent id="sid-9e1a9189-9194-4a79-86ba-8dcbb2280e31"/>
    <sequenceFlow id="sid-b945400f-4bae-4f2e-b6e1-0d2083d4b028" sourceRef="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b" targetRef="sid-9e1a9189-9194-4a79-86ba-8dcbb2280e31"/>
  </process>
  <bpmndi:BPMNDiagram id="BPMNDiagram_leave">
    <bpmndi:BPMNPlane bpmnElement="leave" id="BPMNPlane_leave">
      <bpmndi:BPMNShape id="shape-eaad1e5b-25df-445e-a846-7ed05e474f7e" bpmnElement="sid-4bb1b894-4189-4443-9d51-08408088e392">
        <omgdc:Bounds x="-225.0" y="-60.0" width="30.0" height="30.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNShape id="shape-990f85eb-2522-47cf-963d-0f16efbe9011" bpmnElement="sid-76b385e0-c375-40af-afbe-9623fe40ee7f">
        <omgdc:Bounds x="-130.0" y="-85.0" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-b4d997db-6421-434c-b10f-285b7f28fc26" bpmnElement="sid-fbfc3fc7-99c7-46fd-9825-1f5d3fa6e82a">
        <omgdi:waypoint x="-195.0" y="-45.0"/>
        <omgdi:waypoint x="-130.0" y="-45.0"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNShape id="shape-b3139f61-0389-4cd6-ba9a-da6f41b22e9c" bpmnElement="sid-4a6bd0e8-285a-4770-b49d-5fa2f8dc698b">
        <omgdc:Bounds x="40.0" y="-85.0" width="100.0" height="80.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-2676f501-c646-4be0-9f69-325b55e2384e" bpmnElement="sid-d37f31eb-c958-4c5e-a834-3c48191d1091">
        <omgdi:waypoint x="-30.0" y="-45.0"/>
        <omgdi:waypoint x="40.0" y="-45.0"/>
      </bpmndi:BPMNEdge>
      <bpmndi:BPMNShape id="shape-55c9ee0f-8507-449d-abf2-459285170784" bpmnElement="sid-9e1a9189-9194-4a79-86ba-8dcbb2280e31">
        <omgdc:Bounds x="195.0" y="-60.0" width="30.0" height="30.0"/>
      </bpmndi:BPMNShape>
      <bpmndi:BPMNEdge id="edge-ca8ae4f1-3bfd-4011-83e0-f864a8799213" bpmnElement="sid-b945400f-4bae-4f2e-b6e1-0d2083d4b028">
        <omgdi:waypoint x="140.0" y="-45.0"/>
        <omgdi:waypoint x="195.0" y="-45.0"/>
      </bpmndi:BPMNEdge>
    </bpmndi:BPMNPlane>
  </bpmndi:BPMNDiagram>
</definitions>

3.4.流程部署

3.4.1.自動部署

當 check-process-definitions：true 配置true時則為自動部署，需要把流程文件放到/processes/文件夾下。

3.4.2.手動部署
@Test
public void deployment(){
    Deployment deployment = repositoryService.createDeployment()
            .name("請假流程")
            .addClasspathResource("processes/leave.bpmn20.xml")
            .deploy();
    System.out.println("流程ID："+deployment.getId());
    System.out.println("流程名稱："+deployment.getName());
}

日志打印輸出


查看數據庫表act_ge_bytearray中會增加一條數據，對應的就是剛剛新增的流程。

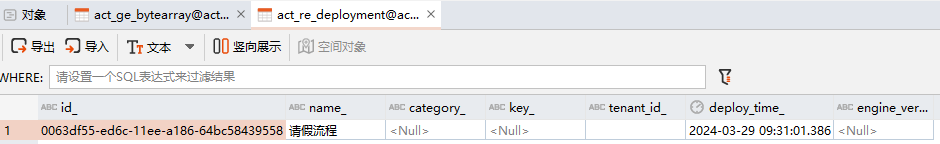

查看act_re_deployment

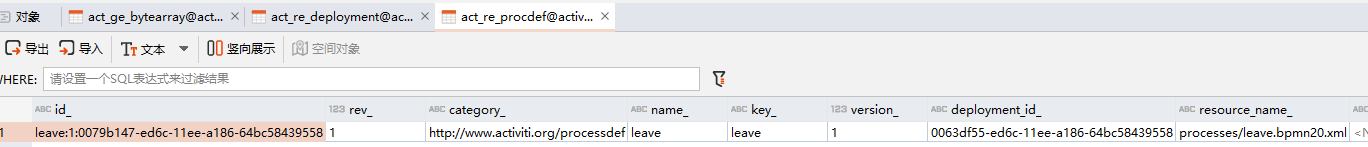

查看act_re_procdef


3.5.開啟流程

@Test
public void startProcess(){
    String processDefinitionKey = "leave";
    String businessKey = "001";
    Map<String,Object> map = new HashMap<>();
    map.put("bm","張三");
    ProcessInstance leave = runtimeService.startProcessInstanceByKey(processDefinitionKey,businessKey, map);
    System.out.println("流程id:"+leave.getProcessDefinitionId());
    System.out.println("流程實例id:"+leave.getId());
    System.out.println("當前活動id:"+leave.getActivityId());
}

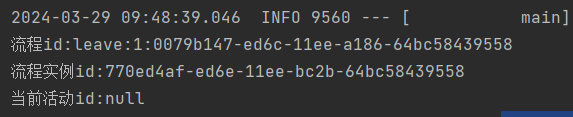

日志打印


因?yàn)槭莿傞_(kāi)始流程，所以沒有人需要處理，當前活動id為null。這時查看act_hi_actinst就可以看到下一個需要處理的人。


3.6.查詢?nèi)蝿?wù)

@Test
public void findTask(){
    List<Task> taskList = taskService.createTaskQuery()
            //流程實例key
            .processDefinitionKey("leave")
            //任務負責人
            .taskAssignee("張三")
            .list();
    for (Task task : taskList) {
        System.out.println("任務id:"+task.getId());
        System.out.println("任務名稱:"+task.getName());
        System.out.println("任務負責人:"+task.getAssignee());
        System.out.println("流程定義id:"+task.getProcessDefinitionId());
        System.out.println("流程實例id:"+task.getProcessInstanceId());
        System.out.println("任務創建時間:"+task.getCreateTime());
    }
}

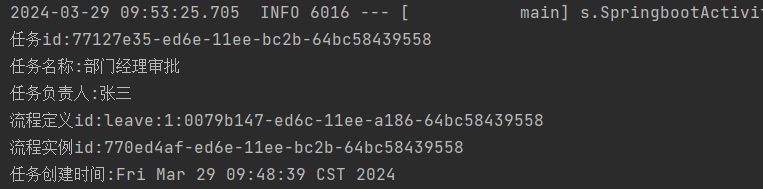

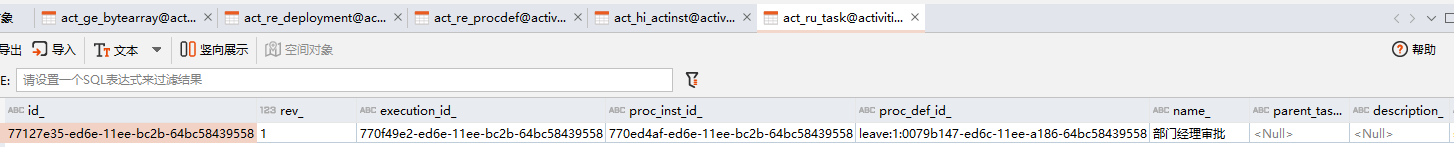

查詢的數據來自表act_ru_task，需要注意的是act_ru_task 表中的數據只有需要處理的任務，一但任務完成，則會刪除已完成任務的數據。


3.7.處理任務

@Test
public void dealTask(){
    Map<String,Object> map = new HashMap<>();
    map.put("gm","李四");
    Task task = taskService.createTaskQuery()
            // 流程id
            .processDefinitionKey("leave")
            // 處理人
            .taskAssignee("張三")
            .singleResult();
    taskService.complete(task.getId(),map);
    System.out.println("處理任務id:"+task.getId());
}

act_hi_actinst表中，處理時間已填充，并且添加了一下個處理人


act_ru_task表，zhangsan的數據不再了，新增了李四的數據


3.8.完成任務

任務處理只需重復執行上述方法即可，只是更改了任務的處理人，直至任務結束。

@Test
public void dealTask2() {
    Task task = taskService.createTaskQuery()
            // 流程id
            .processDefinitionKey("leave")
            // 處理人
            .taskAssignee("李四")
            .singleResult();
    taskService.complete(task.getId());
    System.out.println("處理任務id:"+task.getId());
}

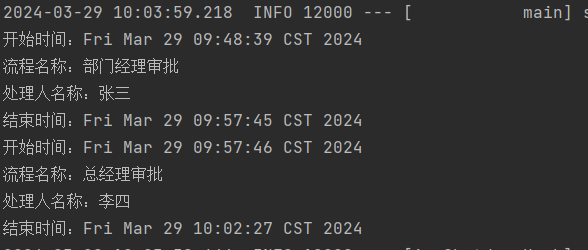

3.9.獲取流程處理歷史

@Test
public void getHistoryList() {
    List<HistoricTaskInstance> list = historyService.createHistoricTaskInstanceQuery()
            .processDefinitionId("leave:1:0079b147-ed6c-11ee-a186-64bc58439558")
            .list();
    for (HistoricTaskInstance historicTaskInstance : list) {
        System.out.println("開始時間：" + historicTaskInstance.getStartTime());
        System.out.println("流程名稱：" + historicTaskInstance.getName());
        System.out.println("處理人名稱：" + historicTaskInstance.getAssignee());
        System.out.println("結束時間：" + historicTaskInstance.getEndTime());
    }
}
